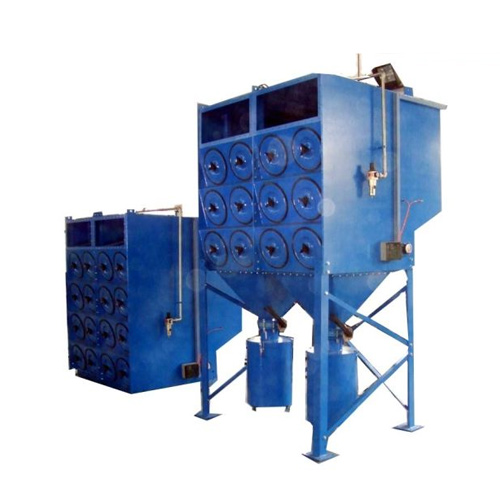

XLMC型沉流式濾筒除塵器

　　

　　濾筒式除塵器的結構是由進風管、排風管、箱體、灰斗、清灰裝置、導流裝置、氣流分流分布板、濾筒及電控裝置組成。具有結構合理、除塵效率高、實用性強、占地面積小、節能效果顯著的特點。適用于各類干式粉塵，如煙草、鋼鐵、水泥、制藥、噴砂、鑄造、橡膠、碳黑等多種行業。采用專用濾筒還可以應用在塑料、染料、樹脂、淀粉、煤灰等要求防靜電的行業。此外對于一些直徑非常小的粉塵也有專門的濾材可以使用。

　　一 工作原理

　　含塵氣體進入除塵器灰斗后，由于氣流斷面突然擴大及氣流分布板作用，氣流中一部分粗大顆粒在動和慣性力作用下沉降在灰斗；粒度細、密度小的塵粒進入濾塵室后，通過布朗擴散和篩濾等組合效應，使粉塵沉積在濾料表面上，凈化后的氣體進入凈氣室由排氣管經風機排出。濾筒式除塵器的阻力隨濾料表面粉塵層厚度的增加而增大。阻力達到某一規定值時進行清灰。此時PLC程序控制脈沖閥的啟閉，當脈沖閥開啟時，氣包內的壓縮空氣通過文丘里管均勻的進入濾筒內部，使濾筒膨脹變形產生振動，并在逆向氣流沖刷的作用下，附著在濾袋外表面上的粉塵被剝離落入灰斗中。收集的粉塵通過卸灰閥，排到灰桶內。

　　二 性能特點

　　1、采用了先進的沉流式布局及濾筒斜裝結構，因而除塵器在工作過程中同步清灰效果好。

　　2、塵氣入口設置擋塵板，有緩沖及耐磨作用，不使粉塵直接高速沖擊濾筒，因而能延長濾筒的使用壽命。

　　3、濾筒15°傾斜抽屜式安裝，可使濾筒拆換更方便，而且除塵器本體內不設置傳動部件，使其維修工作減至最少。對一般性粉塵，濾筒可長期使用不需要更換，省去了常用袋式除塵器需經常換洗濾袋的繁瑣工作，并節省了大量的維修費。

　　4、模塊拼裝式結構組合，對安裝空間環境不挑剔。

　　5、可以擴大原有組合，增加除塵機組及處理風量，而不需要對原有設備進行太多改動。

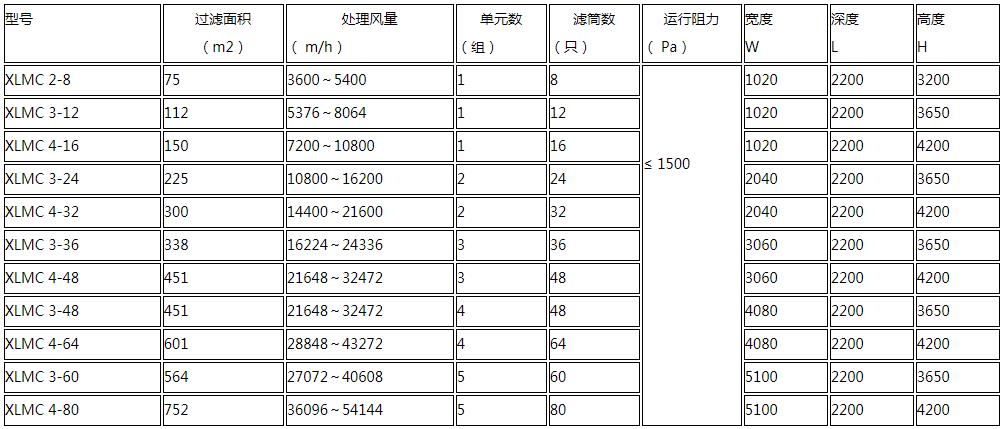

　　XLMC濾筒除塵器性能參數表

　　注：此型號除塵器標準配置濾筒為普通聚酯濾料，5微米以上粒徑粉塵收集能力為99.5%。選型時推薦過濾風速為0.8-1.2m/min。

　　根據客戶及現場工礦要求，可選擇以下特性的過濾材料：耐阻燃復合纖維濾材、耐阻燃處理聚酯纖維 、防油防水處理聚酯纖維、防靜電處理聚酯纖維、覆膜處理聚酯纖維和多種特性兼有型濾材等。

　　在同等過濾面積和處理風量的條件下，它的體積只有布袋除塵器的1/4，價格僅為布袋除塵器的80-90%。對于過濾大于3um的粉塵，效率可達99.99%.接近零排放，由于它的體積小、重量輕、耐腐蝕、抗粘性、抗靜電、效率高、管理簡單、維修方便、安裝靈活等優點，廣泛適用于非高溫的各種粉塵污染的場合，它將逐步成為布袋除塵器的換代產品。
